% J3 ?3 e" \! E; F在中国人的观念当中,房子就代表着家。一家几口如果能住在像上图这样温馨舒适的小别墅内,是一件多么令人奢望的事情。
1 T1 ~( N3 K1 m
0 c" C0 f/ h* h. N3 X4 v

: j% v* C. Q+ a
3 P6 Y, Y; M6 W
5 P' O) p  r* R1 u% g4 K" L$ |
你知道吗?在北美,大多数中产阶级都是住在这种房子里,100多年的历史发展下来,形成了一整套完整的建造体系,看完图片演示就明白大概了。( O1 m6 ?" \1 S* Y: g3 Y

4 J0 n+ k% q  p- R" H8 I, `: g3 L0 f8 c: A$ E
- e# J3 L, |5 b

9 b& W2 f) ^+ `4 c# G
% q1 @( D  Y! |, w! @
图片一:基础。地下室是钢筋混凝土浇筑的。上面2-3层的木结构房子,就从这几块垫底的木板开始搭建啦。在浇筑混凝土地下室顶板时候要留下预埋铁件,铁件之上连接的第一块平放的木板,是经过处理的防腐木(CCA)。这CCA,在所有外露构件上都要用到,后面还能见到不少。
. Q+ N; F2 P$ \8 l& w" v* o

0 U' {! N7 F- ], M9 j! A
9 j8 ^6 t2 G8 o( `2 A
5 j, `5 Z8 @; X+ L6 G3 T/ L
+ A1 [" }' J* S2 `) A3 T

% v/ J1 d0 m) Z+ p: k! q5 l
图片二:墙体安装。呵呵,是不是太快了?怎么一下子墙体就竖起来了?其实,在地下室施工后期,墙体就开始加工了,当然是基础木板安装好了,就能安装墙体了。看到了吧,墙体中的骨架,是一块块矩形木块,专业术语叫规格材,由北美产云杉、花旗松、冷杉等原木加工成2×4、2×6、2×8、2×10(英寸)等规格的方木,英文简称SPF,屋架也是由这种规格材组成;墙面好似我们常见的刨花板,这个板子叫做OSB板,是用原木的碎片高压胶合而成,其强度非常高,受力各向同性,厚度为12-15mm。

) z5 k2 \( r# A2 b
. q' o4 w+ W) r7 L& D6 p; V

6 |5 l: {: T! s2 [0 Q
8 k, {2 ~8 w* F; m6 U

  \9 Y4 _+ c0 A* {# s5 o, C
4 M! |/ A/ y* t5 M2 Q, Z+ k$ z+ d

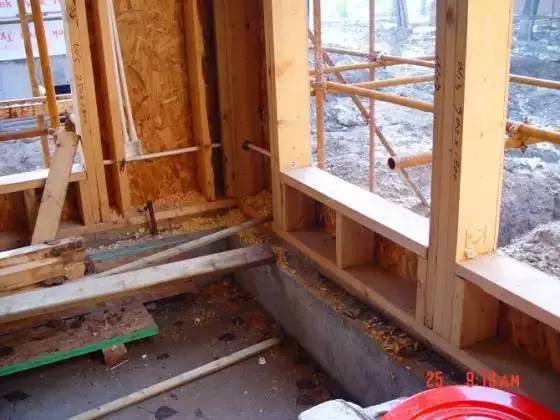

图片三:墙体节点构造和门窗洞口。门窗洞口边上要加强,2-3块SPF叠加。所有的电线管都可以埋在墙体里。
; C- J2 a5 R* J: h, W3 W
  m* a1 z$ W8 r( Q& B' {
0 J, T" l' ]; ^- h/ r

/ x) b' Y- s% F1 d

! T8 ~4 D! P, a( W

1 X/ t1 s7 n  a& J
图片四:室内大梁立柱及木搁栅。立柱和大梁,材料不是用规格材(SPF)组成的,它们是工程木,在轻型木结构中使用单板层积胶合木,英文简称LVL,就是用上述原木裁成薄片层积加压胶合成各种尺寸,作为房屋梁、柱用材(承重构件)。楼板由工字形梁组成,专业术语叫木搁栅。工字形梁,是由LVL和OSB组成,上下的翼缘是LVL,中间的腹板是OSB。
. f8 U* a1 x1 E; @+ o( S6 b
1 K4 _8 h  G3 @6 N

4 i/ g% a, p  B6 n+ ?$ ~
/ w% ]- ?* V9 ?9 t1 r

/ q* {0 c1 D7 h3 L
/ ^( j. S6 }4 O- m0 W
图片五:内墙。内墙也是用SPF做骨架,用保温棉填充后,两边封上防火石膏板,就成了内墙。

/ u  w& s+ L+ u) U# y# G2 n2 a

* m- F: i( {, \% _7 I
5 k# w0 g0 [* V% m8 X

, @( W* n0 Q8 R7 S, y) U3 u9 _0 H

2 l& v) p" E: M& _4 X* m8 `

* l- E) s* U' w! Q! I

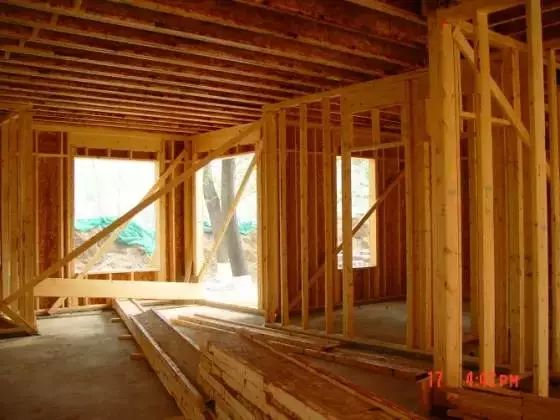

图片六:从室外看二层楼板,木搁栅及支撑安装。工字形梁之间用剪刀叉一样的小木块支撑固定,增强楼板的刚度(整体性)。

3 s- V+ X: H7 y$ l3 u

5 n3 v" [; K8 V- p5 n
1 R/ {$ D$ a; R
/ S4 r# N% L: K  J9 N8 q

' }. G  H3 D  s8 O2 R5 [* ~+ a7 _$ |

  A- ]8 T0 b3 i) `
图片七:继续木搁栅安装。

. u. o" Q( ^6 H

! Z9 s, \$ @: n. e! G6 }: O1 |2 m
7 ]* h0 o& y3 _% D" a1 L) u/ c

8 q! Q7 }, I9 d" S

+ z, t& M  j# e# u
" @) z4 h' R$ Q" x3 J
图片八:呵呵,二层墙体终于竖起来啦。
  e( h& V/ H2 g: T+ T2 V

: x8 T# z/ s! n+ P! r# Y* r. p/ N

1 }% i# M8 N$ t+ g% C7 l! D$ v" F5 V9 D9 X( l

: b. i/ r1 v" F* L3 a

1 x7 V  Q/ W( Q( @
图片九:屋架安装准备。屋架也是按照设计图纸早就加工好了(在工厂里),运到现场准备安装,其存放时候很讲究,必须保证平整,否则时间一长就会变形,影响结构安全。
: l3 @5 m) d# ^  c( R
, v# H) @: \; U8 N4 m4 b2 E
2 J2 N. W. b; n3 R8 i' W1 L  a6 J9 i1 ?
, g) ~) m5 X) N$ `3 v9 Q& c7 k  B

+ F3 u0 b; c& }# r  W6 B( S4 r8 j

1 @, w' d- ^0 t
图片十:屋架上屋顶。呵呵,操作简单吧。
, Z5 g& t8 l2 @% j0 g
+ |5 B3 l# J3 T4 e6 Q
$ k9 t0 l0 o: I
4 i' @. b7 |* X* S+ v

2 R0 l7 Y( {! a" H/ k; Q

, l8 k4 A; T2 x+ n$ t( a; P4 P4 h
图片十一:屋架固定。
2 L5 f( Q' j7 |. m: o
% v; }: @; m. ]$ R' z, @8 q7 @

1 v+ A* }; ~. a1 ^! X! g6 h9 b* j( d6 g3 ^% I
9 _$ A$ _+ T6 C6 U; _  T' u
4 Y$ I& k" P. Z$ ?4 K
图片十二:带阁楼的屋架。建好之后,阁楼里的空间别有洞天。
- N" N4 a4 C$ v- p& o

. v/ ?# R+ ?% P  O" |1 D' f+ I
. y7 v/ G4 @7 ~# w/ s0 G" {8 C
* ]5 f( {/ B; y3 ^- f5 Q* E

' m; X; C3 `2 D0 m- U

- {7 h/ W6 I3 A$ R  P) T& H5 o8 \2 y
图片十三:从室内看屋架。屋架各块木板(SPF)之间的连接主要是钉子,重要部位是用的不锈钢齿板。

/ t8 b- D8 u2 @# E& d( L6 W
. i" M9 T5 n4 D, R. g7 O
& R4 N3 l* r- F! R6 v, O. a

! J( X* L0 j/ f4 @$ o3 I0 C
, t) A. P4 _% B( J) T/ f  k

- s! V4 k1 w7 s) F- T% u- H

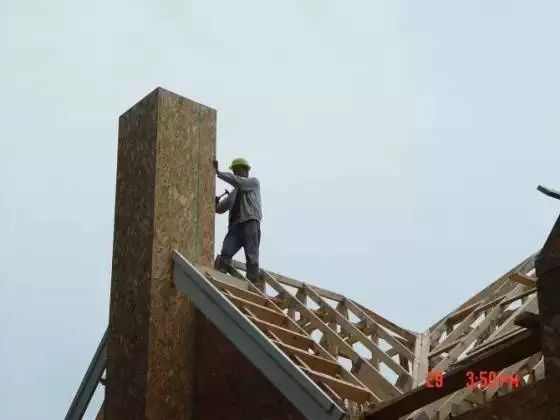

图片十四:烟囱的安装。烟囱也是木制的?壁炉的的火苗蹿上来,岂不点着了?其实烟囱的内部是钢制内胆,连接壁炉的是内胆。

, u) e% r( `0 E/ d: G, Z& g
( {6 l" p/ X  @4 l' O& g" D1 l
5 t. P( @) x5 N& w
& N7 c) K( X5 |, Y

5 p9 @' O$ n/ h) ^' X
' G" H6 a6 ]9 b5 p/ \/ j
图片十五:主体结构施工完成。别墅的雏形已现。
9 J7 f( c. X3 s; ^

$ \- x! X$ s/ K2 E' ?
. u7 p' Y# C: L/ C# L
9 j3 C4 R8 r, B; J# M2 J
# `9 ^3 H6 c' u0 A% V0 I  d
图片十六:主体结构完成。屋顶上的塑料布用来防雨。
/ b$ s# ]. m1 [
' B0 u. c: g5 l/ S! Q
& k6 b! F9 H# t0 W

7 r4 L+ Y# {$ w6 Z- v, h3 R% o
4 i0 ?8 i- A, B

& k3 G3 [5 ?9 i" e: i3 Z  H- p

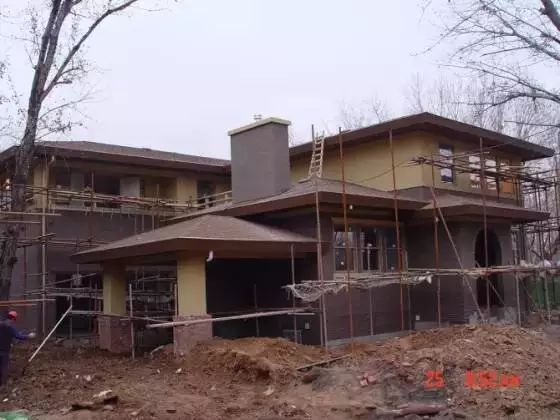

图片十七:开始做屋面防水,刷冷底子油。外墙为什么要包一层纸?后面解答。
7 i) W2 Q# I, G

/ P. @" P1 x, u
4 ~( M% ?4 e2 J5 r, C

- a2 h- T$ a( j; v/ Q1 v" ^8 o
" G* E3 L; G2 V+ ~
/ E- Z' s, |! P  ^6 M5 A

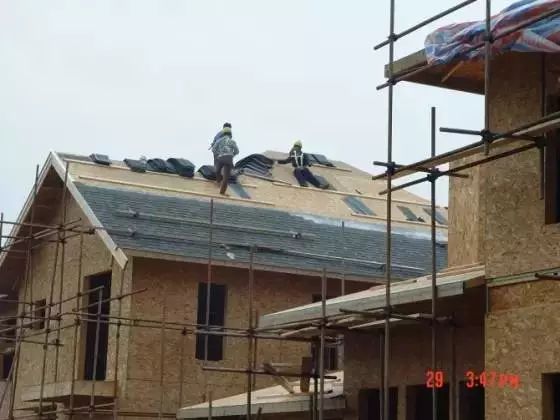

图片十八:屋面瓦安装。屋面瓦为玻纤瓦,采用全球最著名品牌美国欧文斯科宁(OWENS CORNING),具备良好防水性能,30年质量保证。
9 W% }& b( Z  g7 \$ K
5 y! g8 V9 S5 E/ [5 r& {

7 ]! ]3 u) L+ h
5 B' H! z) ?6 _. C
3 m2 P  h7 r! @4 Q, i- d; u
' i- |  h! r  e8 S! K" r

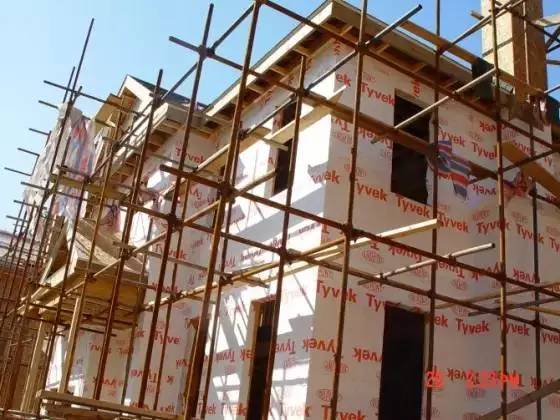

图片十九:外墙贴呼吸纸。原来这层纸叫呼吸纸。可别小看的这层纸,整个木结构的防潮主要靠它。呼吸纸是木结构房屋的保护膜,是一种单向透气层,能阻止室外潮气进入室内,室内的潮气内能排出,保持木材干燥,含水率平衡。采用美国杜邦公司(DUPONT)产品。

$ g7 _; y, B" z% Y" k" x
+ ?/ P# e$ R" c
$ D3 {* ~8 Z& P' D

9 q2 W0 D, M, R5 X& q1 }8 h3 \
8 u6 d" t! Z8 q- J

  n! }$ r8 h5 o  A: ~. {  S
图片二十:外墙呼吸纸。
9 L& n) s+ I+ U5 k7 b
6 W! @9 H+ \, K1 p$ D0 a/ f7 P

) ?3 w" U+ ^8 M/ S$ j; R& V
# a3 g7 \$ [6 h: {5 L2 F- r

/ o, h1 ^  K& K+ R* Y' c  G. g

8 f+ z9 h3 @4 O8 P

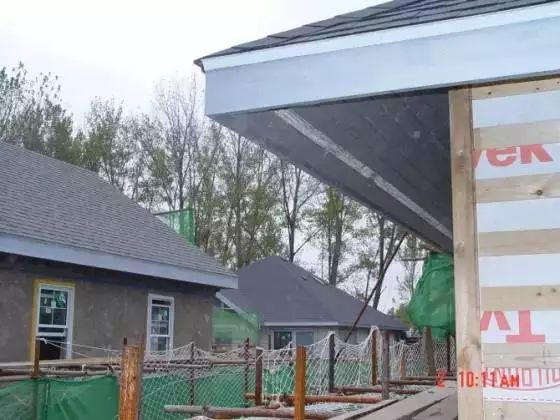

图片二十一:檐口。檐口板采用质地最好不易变形的水杉木,需防腐处理。水杉木因常用于桑纳房,不论高温或潮湿都不变形,故檐口板在业内俗称“桑纳板”。外墙呼吸纸外钉木条是外墙挂板的龙骨。
/ Z5 M5 o. m7 P. E

( t" x( `/ y& i7 r; ^' t
6 c; ~8 c: X. x0 e9 F' [

. l: ?- c. K: H( G9 d/ Q+ a% a
8 t  k, A5 B, g( L; u6 }
$ h1 H$ p7 @6 j* n5 E: s/ L
图片二十二:室内埋线穿管。室内水、电、气、暖施工,机电设备安装,所有管线均可埋入墙内、楼板内及屋顶内。
9 p) g6 }$ w3 k) u; r! e6 d5 ^

/ q7 n. S" U8 R( o% G; K7 l
2 k8 ]' [1 G" s* z

  c9 K: K% W7 i! s0 i

( Z1 M3 M3 {2 S8 o6 e2 e5 y, U

( \& I- S/ v( O  y5 o. t" o" Z

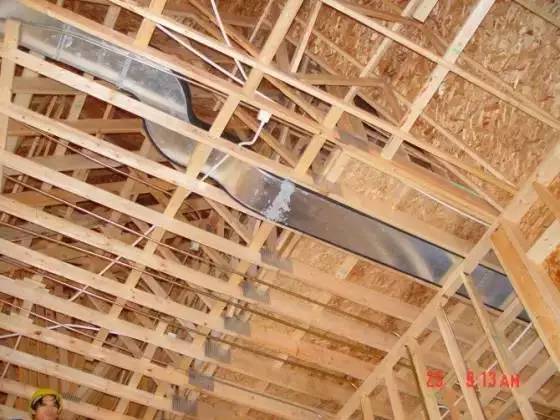

图片二十三:室内空调风管埋设。
' v( q; g0 f; C! X% x  \' S- O
4 U1 \+ _, Z* M3 L

8 I5 d/ R/ Q4 F7 n: r' i2 ?) V7 g2 ~
1 e5 Z: z# s) @# I! A

% e+ `1 W  B1 S# e; y; v0 v
  H" W6 w$ u" L: V1 W! R3 {
图片二十四:墙体保温。管线预埋完成后,采用环保岩棉填于充墙体墙骨之间、楼板木搁栅之间和屋架下弦之间,蒙上一层塑料布之后,再用防火石膏板封闭。

/ N5 L$ A' E0 I& Y

% d2 k: x1 C6 S0 E5 ]

4 s; ]2 ]4 u0 v' D# p. `8 Y1 t7 a6 }! B) k0 Q
8 \" h* y$ s4 k8 `% b* \  i' q  G
# [. Y. j% P1 z0 ^' r
图片二十五:楼板保温。屋顶的保温棉敷设之前要先封闭防火石膏板,工人再进入屋架空间内填充。

3 x8 _( P7 \& V3 }* r7 k5 S
0 W, i& S8 b; I. x2 ?

' {# j$ P# D: Y+ @/ L8 T+ T# C  f( u/ I$ Y5 j

( v: E( U! y# ?3 c& F# m
- [+ {) G) p# s( P" B
图片二十六:内墙用防火石膏板封闭。楼板也需要用防火石膏板封闭。

2 b1 D3 _+ }, z9 j6 z  B3 S

1 ?8 W% F+ T  S/ ?8 [! K' B8 g
+ f+ U/ @  M0 d+ r, a% Y8 g( V
下面开始外立面装饰施工了。

, ~- U  B9 V$ t) D
/ {" u( y9 `: [. u) P
5 D6 i; p' B& g+ P: O2 X/ T
2 V+ _2 I7 c2 Q6 k' r& h; t

5 t# c3 n- C4 ~# [- P$ L+ F$ B
' o9 H8 y1 M' l( C5 s% z
图片二十七:乔治亚风格建筑外墙抹灰层施工。呵呵,这种外立面风格,其实就是欧洲移民带到美洲的欧式建筑。
1 `! j! r+ B$ O4 v" Y/ |, u- G
1 W4 |3 d4 x/ v' T- p% u! A
$ `. n# g6 W/ g& N3 m* Y
按照不同建筑风格,外墙装饰施工有着不同施工工艺。
* ~; w. B' z( P7 Y. J3 i; X* O
, _$ p# _/ Z4 [6 P5 c& o9 k# ~
A、外墙涂料:都铎风格外墙为岩砂外墙涂料(Stucco),草原风格二层外墙为普通弹性腻子外墙漆(多乐士、立邦、鳄鱼等品牌)。其基层处理方法为:先把30mm厚聚苯板用牛眼钉固定在OSB板上,蒙上网格布后再用强力胶砂浆2-3mm抹灰层抹平整,砂浆强度满足要求后即可做涂料。

, x0 i! L2 g+ k4 I5 Q

  I* C' c  `" |8 H$ cB、外墙面砖:草原风格一层、乔治亚风格和都铎风格(均按设计师要求采用手工陶制砖)。其墙面基层处理与涂料一致。
6 P: X' I) \  k# k; H

9 D1 ]& N2 Q. P3 w7 i2 MC、外墙挂板:工匠风格外墙使用。外墙挂板分为三种品质:木材、水泥纤维和PVC。其中木材挂板(包含防腐处理和外面清漆)价格很高,PVC很便宜但显得档次很低,故我们采用水泥纤维挂板(美国James Hardie)外刷普通外墙漆的方式。这种挂板面层做成木材的纹路,刷上外墙漆后效果类似于木材,不用经过防腐处理,耐久性好,维护简单。其基层处理方法为:在呼吸纸外面将防腐木龙骨钉在OSB板上,再将挂板钉在龙骨上。挂板的裁取长度要予以控制,拼接不能出现通缝,拼缝处打胶要采用专用工具抹平。
+ V4 c2 b" [1 U/ l  J* @% E% A+ a

8 E1 x! i8 O4 K& q/ Q, u- sD、石材:每种风格均有石材墙面,采用传统的干挂方式施工(不锈钢龙骨)。
; Y7 h. P& h4 h+ k* z) R. `
" E2 n4 L( ^: D
E、线条和窗套:在国外通常使用防腐木或聚氨脂线条,价格较高,我们先后采用过聚、几塑板做成线条,成本虽低但效果不太好(温度应力作用下易变形),最后发现平板水泥挂板(不带仿木纹路)裁取后效果能满足要求,价格远远低于防腐木或聚氨脂。

/ B5 V5 T; r2 S( P8 U% e! E7 D* I8 K0 _$ ]$ C. ?
; T( h7 O8 R3 H4 I4 [
1 x  w* g0 g; p% Q
* z8 r0 @' M* t! \) C8 l2 @
/ N9 `% c: F8 N; s" C7 [, k  P
图片二十八:工匠风格外墙挂板。

1 A6 U1 T# R) i7 D, j
9 H- k$ K. T- O0 i

- h( p* L2 [5 R( x# e
& @/ D3 f  ^' E- Y

! ?+ w( r& L: q7 d" ~# {8 C7 n
. W9 d& D! C; [( c
图片二十九:都铎风格外墙Stucco涂料和石材。
" L: O' g" ~3 E3 P% l$ G
* E/ f) X' @0 O/ \4 m
% y2 B! v+ G; l% S/ v

) w3 W8 o5 [$ v% s

, V- H- O9 H" i' T& j* H: w9 k6 G4 @

( Y3 c% T4 S/ Y. ~' W$ q# m
图片三十:工匠风格外墙挂板刷涂料。

$ R  K& z! m& d/ _2 q
$ p0 W- i4 I! C' a& _, @
( t- m4 R7 M( W6 M

" f9 j& K2 B. V. a( {) K+ d% k7 n7 p
0 [# ?' ?( K' X6 O; J' V
+ b& B( [( V8 o  @& C+ i% d
图片三十一:草原风格外墙面砖和涂料。

6 l7 ?3 |3 ]6 K
+ g% \' V- L- p# Y5 }' l9 n; Q: c
& \5 X5 P$ u7 |2 P5 x, z
& _7 `2 \; c# d/ U( z6 l7 @

5 u/ p& d  W7 r. T6 H; u0 K
7 N7 Y) g2 E, ?  s/ \/ ]! E

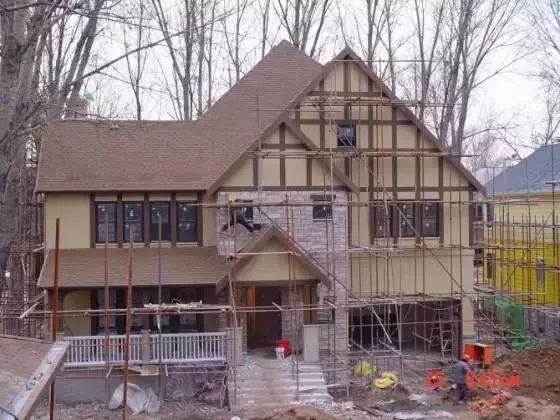

图片三十二:乔治亚风格外墙面砖(细部)
) _$ _+ b. D4 b* z
0 k5 C' N# U' p/ S9 ]5 F
! x; W6 _: M9 A+ d- ]6 V

/ e# Q6 v/ a5 B
. l8 C! y! \- l7 c  m
0 G. E7 S& g7 P) O- H% G- J
图片三十三:外装完成拆除脚手架。
4 `' t$ B0 M5 d! S" _

+ @5 H, {$ t3 _) r8 n+ G6 h

: A* _8 ^: K4 ^! W& l( z0 o( m3 a' |# {" G( E2 L( b5 G+ z

& m3 l" {2 k8 V8 x/ H# u; ?

4 d# ?* _4 t2 ~/ o& ^. h( U
图片三十四:环境营造,室外下沉式花园,能直接从地下室走出室外。

" F% {+ ^/ T" X, X- e4 M. y
% C. N. |  E0 m$ V0 v/ [5 u/ v4 A* ?

+ B' C* j9 _+ I; N9 K* j( W3 l& A" w

' i# W( N7 n4 [/ z7 z
  Q$ M, h3 g- D' T, i
图片三十五:室外绿化,草原风格建筑。
1 f$ w$ s( \2 o- e0 z6 \0 X+ G8 Z

, ~& V! t' v4 u$ g+ h& I% W* z

! R9 |; k' R! F5 g7 R2 W3 r3 m7 W/ o+ f8 ?: E8 D5 e  k

5 J) J$ f8 C4 [" A6 s) y

' G8 q' H4 z$ F5 j' u' k
图片三十五:室外绿化。都铎风格建筑。
: {8 l( j1 j# b
5 i; H1 o+ p9 d, u+ i9 a7 D' C; U% r

5 K3 M# `; ^" Q* \: T9 D) E# G6 `- `7 Q6 n& L" W# o
! d% O* X  S. w& ?9 A% Y. b

- S4 C% K. F* s8 ^% l7 [* Z
图片三十六:草原上木屋。
; h6 ?3 j1 F" G* v) `' z

$ X5 n6 t% u7 H3 Y# ?& ]
  z) A% s; r6 C4 e) r0 [' ^- P

$ {% H- H& I; D3 J
' h( b! l0 B; H5 q& [+ j

; D+ f7 l0 c, c3 q: N( m: Y
图片三十七:永恒的经典
2 Z$ |# L  }3 N+ S: g! Q

( z; L# V/ @: x4 Z, i& d2 Q
, F  y7 J" b6 G/ B9 q0 C
7 a6 F" g% I9 ]3 f  I  p4 S

  N/ R6 C2 v$ M. ~* O
" i$ S+ X# w9 L# C0 i* K5 q
图片三十八:样板间室内装饰。" K. k2 x! s% n( S$ y) m& Z

- [, x" i9 A4 A' ]# m  }

* {, C9 T7 K3 i! {
% o0 W! ~# g: ?  m  U
1 F3 \) a1 u- [* s* r7 E- E4 [

- F3 ]8 n" W+ w3 @0 H: x# ]

" {/ \: }( A3 w
图片三十九:Glulam结构建筑大厅。
8 Q4 j1 ~2 D% |! s

4 J: c5 _& f/ P/ X5 v
! ^! Q1 \" Z  M9 @2 E

9 s6 E' H& b* ?) ?3 B; v. X6 h2 _& Q9 `- Q8 ^5 H3 l6 V0 P

: i7 [- P: U* Q; W
  i/ q9 w; i' S/ ]6 b, a: Q! I2 I1 v2 U
以及各位建筑师们。
